纖維編織纏繞拉擠管在敷設過程中需要注意什么？

發布日期：2022-02-24　瀏覽次數：1377

很多朋友不了解電纜保護套管在敷設過程中需要注意什么，今天長坂橋就給大家詳細介紹一下。

一、電纜保護管內壁應光滑無毛刺。其選擇，應滿足使用條件所需的機械強度和耐久性，且應符合下列規定：

1. 需采用穿管抑制對控制電纜的電氣干擾時，應采用纖維編織拉擠管或者HB-BWFRP電力管。

2. 交流單芯電纜以單根穿管時，不得采用未分隔磁路的鋼管。

二、部分或全部露出在空氣中的電纜保護管的選擇，應符合下列規定：

1. 防火或機械性要求高的場所，宜采用纖維編繞拉擠管或者HB-BWFRP電力管。

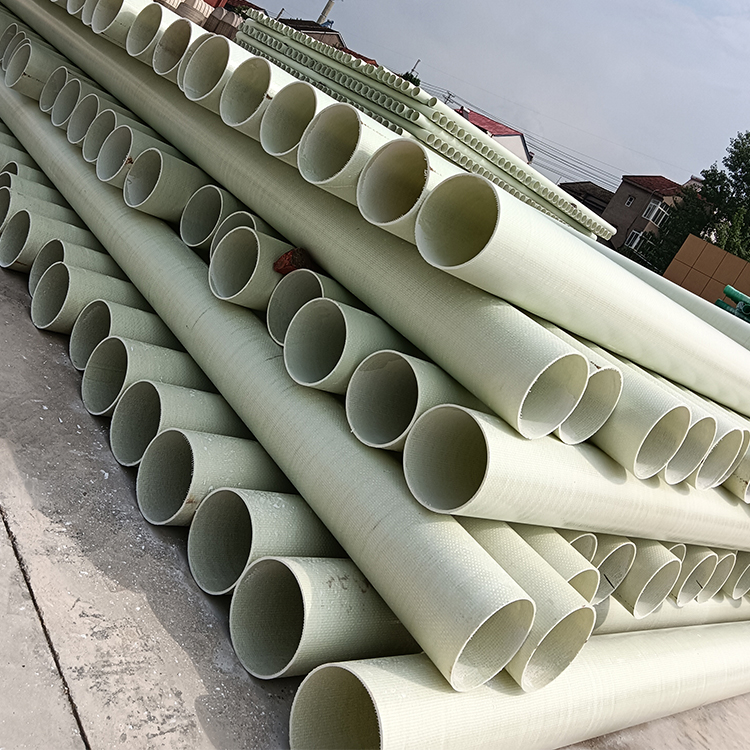

2. 滿足工程條件自熄性要求時，可采用阻燃型HB-BWFRP電力管。HB-BWFRP管道以環氧樹脂和高性能無堿玻璃纖維為原材料，采用纏繞拉擠一體成型工藝，因其原材料特性，使得管道具有更好的環剛度、絕緣性、阻燃性、耐腐蝕性、抗拉性等。

三、地中埋設的保護管，應滿足埋深下的抗壓要求和耐環境腐蝕性的要求。管枕配置跨距，宜按管路底部未均勻夯實時滿足抗彎矩條件確定；在通過不均勻沉降的回填土地段或地震活動頻發地區，管路縱向連接應采用可撓式管接頭。同一通道的電纜數量較多時，宜采用排管。

四、保護管管徑與穿過電纜數量的選擇，應符合下列規定：

1. 每管宜只穿1根電纜。除發電廠、變電所等重要性場所外，對一臺電動機所有回路或同一設備的低壓電機所有回路，可在每管合穿不多于3根電力電纜或多根控制電纜。

2. 管的內徑，不宜小于電纜外徑或多根電纜包絡外徑的1.5倍。排管的管孔內徑，不宜小于75mm。

五、單根保護管使用時，宜符合下列規定：

1. 每根電纜保護管的彎頭不宜超過3個，直角彎不宜超過2個。

2. 地中埋管距地面深度不宜小于0.5m；與鐵路交叉處距路基不宜小于1.0m；距排水溝底不宜小于0.3m。

3. 并列管相互間宜留有不小于20mm的空隙。

六、使用排管時，應符合下列規定：

1. 管孔數宜按發展預留適當備用。

2. 導體工作溫度相差大的電纜，宜分別配置于適當間距的不同排管組。

3. 管路頂部土壤覆蓋厚度不宜小于0.5m。

4. 管路應置于經整平夯實土層且有足以保持連續平直的墊塊上；縱向排水坡度不宜小于0.2%。

5. 管路縱向連接處的彎曲度，應符合牽引電纜時不致損傷的要求。

6. 管孔端口應采取防止損傷電纜的處理措施。

七、較長電纜管路中的下列部位，應設置工作井：

1. 電纜牽引張力限制的間距處。

2. 電纜分支、接頭處。

3. 管路方向較大改變或電纜從排管轉入直埋處。

4. 管路坡度較大且需防止電纜滑落的必要加強固定處。
